無負壓供水設備是一種直接與市政自來水管網聯接、在市政管網剩余壓力基礎上串聯疊壓供水的二次加壓供水設備。無負壓供水設備的核心是在二次加壓運行過程中防止負壓產生,消除機組運行對市政管網的影響,目前市場上主要有罐式無負壓供水設備與箱式無負壓供水設備。今天小編給大家介紹的是箱式無負壓供水設備。
一、箱式無負壓供水設備的工作原理

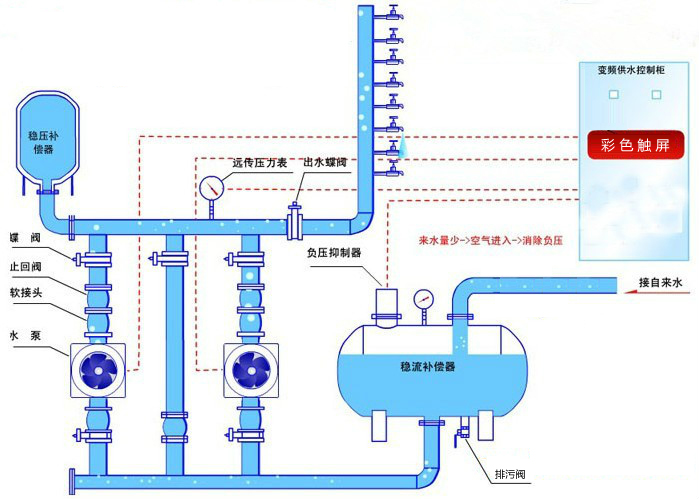

當箱式無負壓供水設備正常運行時,自來水管網的水進入穩流罐,罐內的空氣從排氣閥排出,此時閥內浮球被水浮起,將傳動塞頭頂至關閉位置,從而關閉排氣口停止排氣,防止水流出。穩流罐內水流正常輸送時,如有少量空氣聚集,則相應地罐內的水位會下降,浮球隨之下降,空氣則由排氣孔排出。
當自來水管網供水量不足時,穩流罐內水位下降,然后吸入空氣,使穩流罐內保持大氣壓力,從而消除了設備對自來水管網產生負壓。
用戶端用水發生變化時,水壓會發生變化,此時水泵變頻器將根據壓力傳感器的信號進行調速運行,保證用戶管網壓力符合用戶用水的要求。管網水壓越高,水泵的轉速越低,管網水壓越低,水泵的轉速越高。當管網供水壓力達到用戶要求時,設備自動停止工作。
當管網停水時,穩流罐內的水位逐漸下降,當降至最低水位時,穩流罐上的液位計發出停機信號,設備自動停止運行并顯示缺水保護信號。當電網停電時,設備停機,市政管網的水直接從設備旁通管供應到用戶。
二、箱式無負壓供水設備的組成
由水泵、穩流罐、閥門、儀表、管路、設備底座,真空抑制器、壓力傳感器、變頻控制柜、倒流防止器、消毒裝置、小流量保壓罐等組成。
三、箱式無負壓供水設備的優點
1、占地面積小,設備對土地進行充分利用,可在地下室或小型空間安裝完成。
2、水質無二次污染。無負壓供水設備采用全密封結構設計,從自來水管網到用戶端水龍頭無異物進入,不會發生污染物進入供水系統的現象。
3、節能效果明顯,由于設備采用變頻調速控制,當用戶少時,系統降低壓力,用戶多時,系統增加壓力,因此具備較好的節能效果,一般可達30-50%。
4、安裝簡單,無需調試。無負壓供水設備在出廠時已設置好參數,用戶只需對進出口水管進行連接即可使用,施工周期短,安裝便捷,無需專業知識即可操作。
5、人力成本低。系統智能化程度高,只需設置好壓力,即能自動保持水壓的恒定,無需人員值守。
6、停電時不會影響用戶用水。停電時雖然加壓泵停止了運行,但自來水廠的自身壓力也能保證用戶的基本用水需求。
